Hier ist zu unterscheiden zwischen Elementen für Druck-, Schub- und Torsionsbelastung oder vorgeschriebener Abreißsicherung für den mobilen Einsatz. Bitte beachten: Das Innengewinde in der Kappe ist von unten eingepresst und nur auf Zug belastbar!
Bei stat. und dyn. Belastung in jeder Raumrichtung und beliebiger Einbaulage nur Bootsmotorenelemente auswählen.
Die Elemente sind RoHS-konform.
Lieferbare Optionen sind außerdem:
Für mobile Geräte ist Abreißsicherung vorgeschrieben. Oder auch bei Wand- Überkopfmontage.
Für die Typen 184 und 168 ist optional auch Nivellierbarkeit an der Stellschraube möglich durch druckbelastbaren Gewindeeinsatz.
Solchen Bedarf bitte ich per Email anzufragen.
LxBxH=184x184x63-M20 NK
4-Loch-Flansch
Lochbild: L1=150x150mm,
4x d=13mm
inkl. MwSt, zzgl. Versandkosten
LxH=168x168x52-M16 NK
4-Loch-Flansch
Lochbild: L1=132x132mm,
4x d=13mm
inkl. MwSt, zzgl. Versandkosten
LxH=170x039-M12 NK
2-Loch-Flansch
Lochbild: L1=140mm,
2x d=12,4mm
inkl. MwSt, zzgl. Versandkosten
LxH=128x030-M10 NK
2-Loch-Flansch
Lochbild: L1=78mm,
2x d= 9mm
inkl. MwSt, zzgl. Versandkosten
LxH=110x030-M10 60°Sh A NK
2-Loch-Flansch
Lochbild: L1=85mm,
2x d= 8,2mm
für 150 kg
inkl. MwSt, zzgl. Versandkosten
LxH=83x23-M8 NK
2-Loch-Flansch
Lochbild: L1=68mm,
2x d= 6,2mm
für 80 kg
inkl. MwSt, zzgl. Versandkosten
im Set zu 4 Stück
in NR 60° Sh A
stat. Einfederung bei 90kg 3,3mm
inkl. MwSt, zzgl. Versandkosten

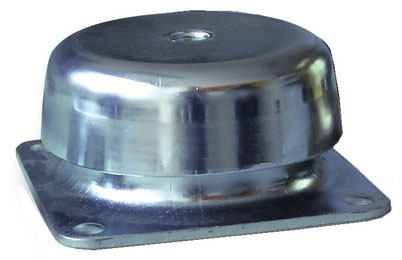

QCM - Quadratische Cupmounts
Lieferung solange Vorrat reicht, alternativ Bootsmotorenelemente?
Die Vierlochflanschelemente sind geeiget zur Montage in mobilen Anlagen (MIL) wegen ihrer Abreißsicherung und Eignung für Decken- oder Wandmontage.
Verfügbar sind 4 Baugrößen.
Jede Baugröße gibt es in 4 Varianten mit unterschiedlichen schwingungstechnischen Eigenschaften. Sie sind gefertigt aus verzinktem Stahl und Chloropren als Dämpfer. Mit nahezu fast gleichen Eigenschaften reagieren sie auf Belastungen durch Schwingungen und Stöße in jeder Raumrichtung, auf Druck, Zug, Schub und Torsion.
Ursprungsland: USA
Baugröße | B | H | D | a | d | g | h |
QCM1 | 60 | 28 | 58 | 49,5 | 5,5 | M8 | 18 |
QCM2 | 76 | 38 | 76 | 63,5 | 6,4 | M12 | 25 |
QCM3 | 133 | 63 | 124 | 108 | 11,9 | M16 | 38 |
QCM4 | 175 | 90 | 175 | 143 | 13,5 | M16 | 59 |
Typ | stat. Last/kg | Eigen-frequenz/Hz |
QCM1-2 | 6,5-16 | 16-25 |
QCM1-4 | 14-35 | 16-25 |
QCM1-7 | 25-60 | 16-25 |
QCM1-10 | 45-100 | 16-25 |
QCM2-5 | 14-35 | 16-25 |
QCM2-10 | 25-60 | 16-25 |
QCM2-15 | 35-90 | 16-25 |
QCM2-25 | 70-200 | 16-25 |
QCM2-40 | 90-250 | 16-25 |
QCM3-25 | 40-210 | 12-25 |
QCM3-40 | 65-350 | 12-25 |
QCM3-65 | 90-500 | 12-25 |
QCM3-90 | 130-750 | 12-25 |
QCM4-60 | 50-350 | 12-25 |
QCM4-80 | 75-450 | 12-25 |
QCM4-140 | 100-600 | 12-25 |
QCM4-180 | 200-1000 | 12-25 |
Tipp: Eine gute Schwingungsisolierung vermeidet Überdimensionierung.
Die Belastbarkeit ist gültig für stationäre Anwendungen. In mobilen Anlagen muß zugunsten einer größeren Dynamik die statische Belastung auf 60% reduziert werden. Die Eigenfrequenz stellt sich dann um 5-10Hz höher ein.
Cupmount QCM
lt obiger Tabelle
inkl. MwSt, zzgl. Versandkosten
